SUBESTACIÓN MINA

DESCRIPCIÓN

La Subestación Mina cuenta con un transformador de dos devanados 25 MVA y relación de transformación 60/34,5kV. La subestación se deriva en T de la línea L-6629 en 60kV y se encuentra equipada por una celda de transformación, un transformador de potencia de 60/34.5kV y cuatro celdas tipo Metal Clad permitiendo la alimentación de los circuitos en 35.4kV Conveyor y Mina.



CARACTERISTICAS

Transformador trifásico de Potencia con Conmutación Bajo Carga

  • Tipo : TD2LN
  • Potencia nominal :
         25MVA (ONAN)
         27.5MVA (Futuro ONAF)
  • Relación de transformación: 60 ±8×1.25%/34.5kV
  • Impedancia Vcc : 10%
  • Grupo de conexión : Dyn5
  • Frecuencia : 60Hz
  • Altitud : 1000 m.s.n.m.
    • UBICACIÓN GEOGRÁFICA

      La subestación Mina se encuentra ubicada en el distrito de San juan de Marcona, provincia de Nasca, departamento de Ica, a una altura promedio de 750msnm. Encierra un área total de 784.32 m2.

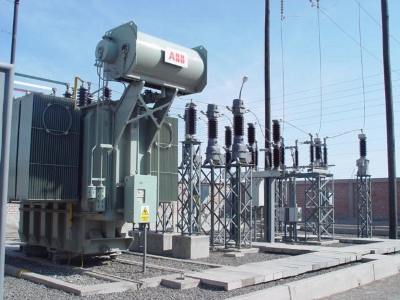

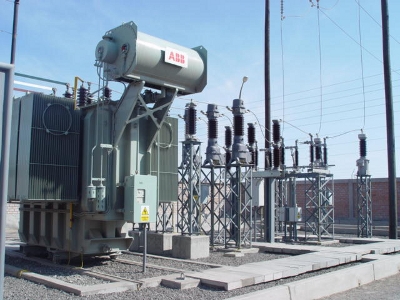

      Vista de la Subestación Mina Shougang
