SUBESTACIÓN JAHUAY

DESCRIPCIÓN

El sistema eléctrico está conformado por una subestación de transformación de 1.5MVA- 60/10kV y una línea de distribución primaria en 10kV. La subestación Jahuay es alimentada por la línea de transmisión L-6672 Marcona –Bella Unión, propiedad de SEAL.

CARACTERISTICAS

Transformador trifásico de potencia con conmutación en vacío sumergido en aceite.

  • Tipo : TD2AF
  • Potencia nominal : 1.5MVA
  • Relación de transformación: 60 ±2×2.5%/10kV
  • Impedancia Vcc : 6%
  • Grupo de conexión : YNd5
  • Frecuencia : 60Hz
  • Altitud : 1000 m.s.n.m.

UBICACIÓN GEOGRÁFICA

La subestación Jahuay y línea de distribución primaria se encuentra ubicada en el Distrito de Bella Unión, Provincia de Caravelí, departamento de Arequipa.
El acceso se encuentra a la izquierda de la panamericana sur (de norte a sur) en el kilómetro 509; la zona presenta un clima muy variado, prevaleciendo los vientos en una gran parte del año.

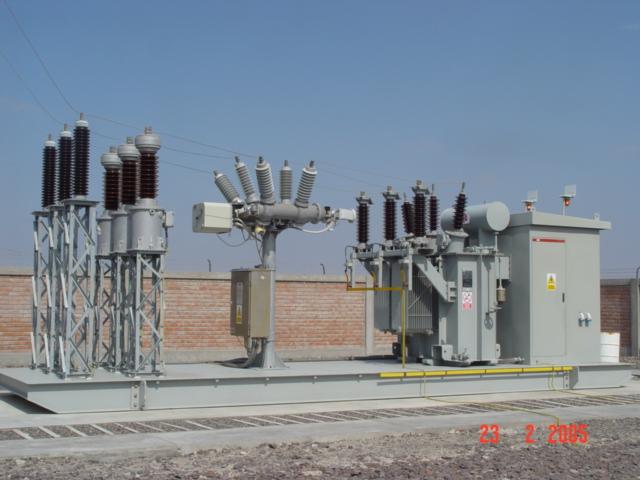

Vista de la Subestación Jahuay

Vista de la Subestación Jahuay
